JQ1型转辙机缺口监测系统是集中监测系统的子系统。该系统提供的缺口变化量，环境温度和湿度参数，是实现道岔转化设备状态修的基础数据；系统利用ADSL网络通信技术及PLC电力载波通信技术进行组网，实现了长距离及道岔区两线制的数据传输；其原理是利用图像采集组件，直接拍摄表示杆缺口图像，由缺口处理模块对原始图像进行处理和特征参数提取、计算和分析，对表示杆缺口值精确监测。

转辙机缺口监测系统实现了从上道开箱检查到室内远程实时监控的跨越，大量减少上道作业时间，更好地为电务人员监测转辙机，维护、维修提供便利条件

系统应用场景

JQ1型转辙机缺口监测系统适用于大铁、城市轨道交通及地方铁路。并且已

在ZD(J)9、ZD6、ZYJ7型转辙机及SH6型锁闭器的缺口监测系统研制及上道应用。

系统特性

安全：

（1）系统设备无需更改转辙机现有结构。

（2）机械设计采用多重安全措施，电路设计采用隔离方式，防止监测系统故障对既有系统造成影响。

组网方式：

（1）当转辙机距机械室小院500米时，系统采用PLC电力载波通信技术进行组网，轨旁无需设置通信分机。

（2）当转辙机距机械室大于500米且小于3.5千米时，系统采用ADSL通信技术和PLC电力载波通信技术进行组网

模块化设计，配置灵活：

系统采用模块化设计，各监测点以智能监测终端为核心，根据业主需求配置不同功能传感器，后期仅通过加装所需传感器即可实现监测功能的扩展

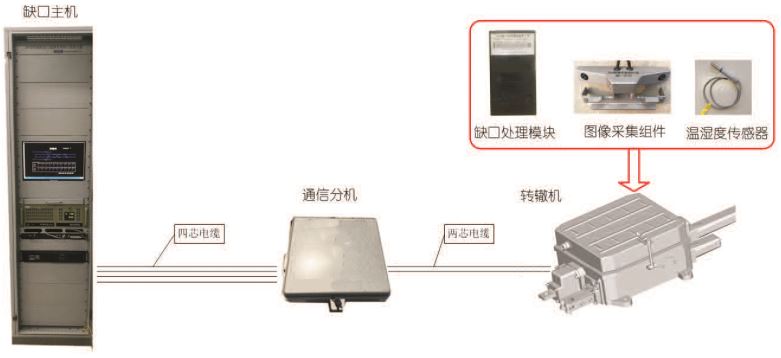

系统图示
